Автоматизация модульных систем водоподготовки и экипировки

Команда Wolper разработала и внедрила комплексную систему автоматизации для модульных станций обеспечения локомотивов техническими жидкостями. Главная задача нашего аппаратно-программного комплекса — полностью исключить человеческий фактор из процессов подготовки и точной экипировки охлаждающей жидкостью (ОЖ) дизельных двигателей тепловозов.

Полный цикл автоматизации жидкостей

Мы спроектировали логику контроллера (ПЛК), которая самостоятельно управляет всем технологическим маршрутом, от забора исходного сырья до финальной заливки в баки локомотива:

• Водоподготовка (Обратный осмос): Автоматический контроль работы фильтрационных установок для получения глубоко очищенной воды, пригодной для использования в технологическом контуре.
• Приготовление концентратов: Программное управление дозаторами и миксерами для точного смешивания охлаждающей жидкостью из базовых сыпучих компонентов.

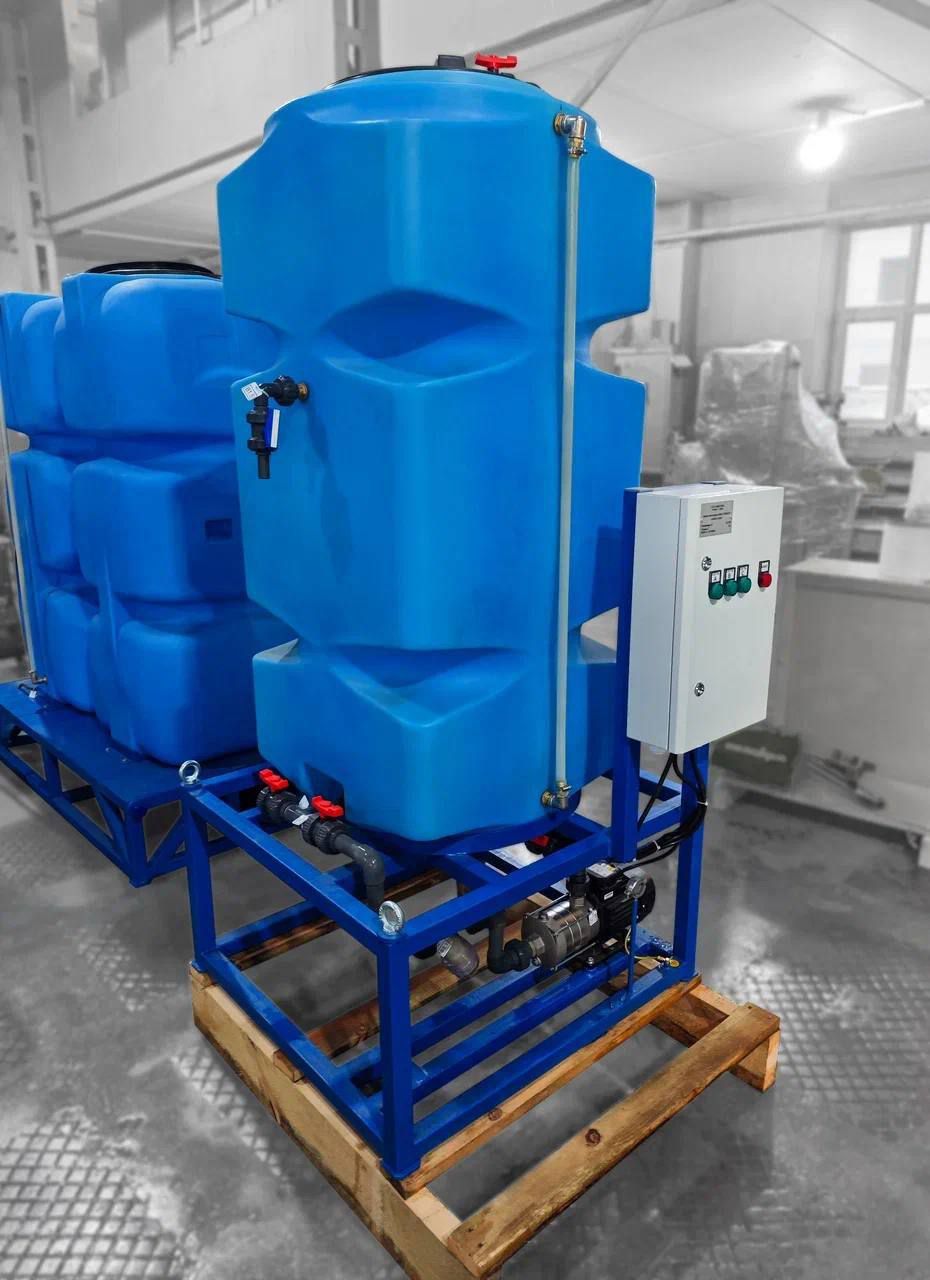

• Безопасное хранение: Мониторинг температурных режимов и контроль уровней в резервуарах для поддержания необходимого запаса готовой ОЖ.

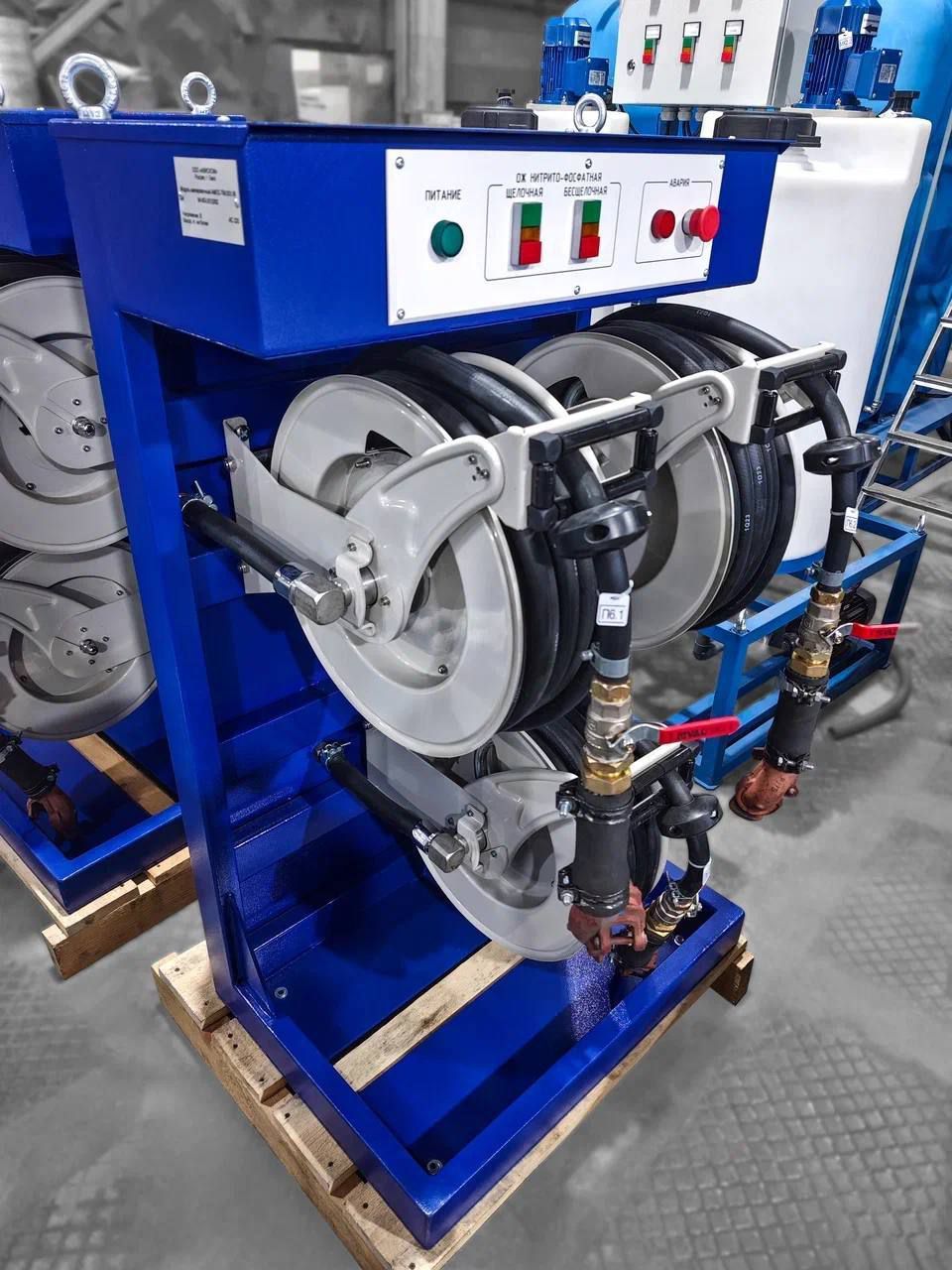

• Станция экипировки: Управление насосными агрегатами для дозированной и безопасной подачи подготовленных жидкостей непосредственно в контур охлаждения двигателей подвижного состава.

Единый цифровой контур и HMI-интерфейс

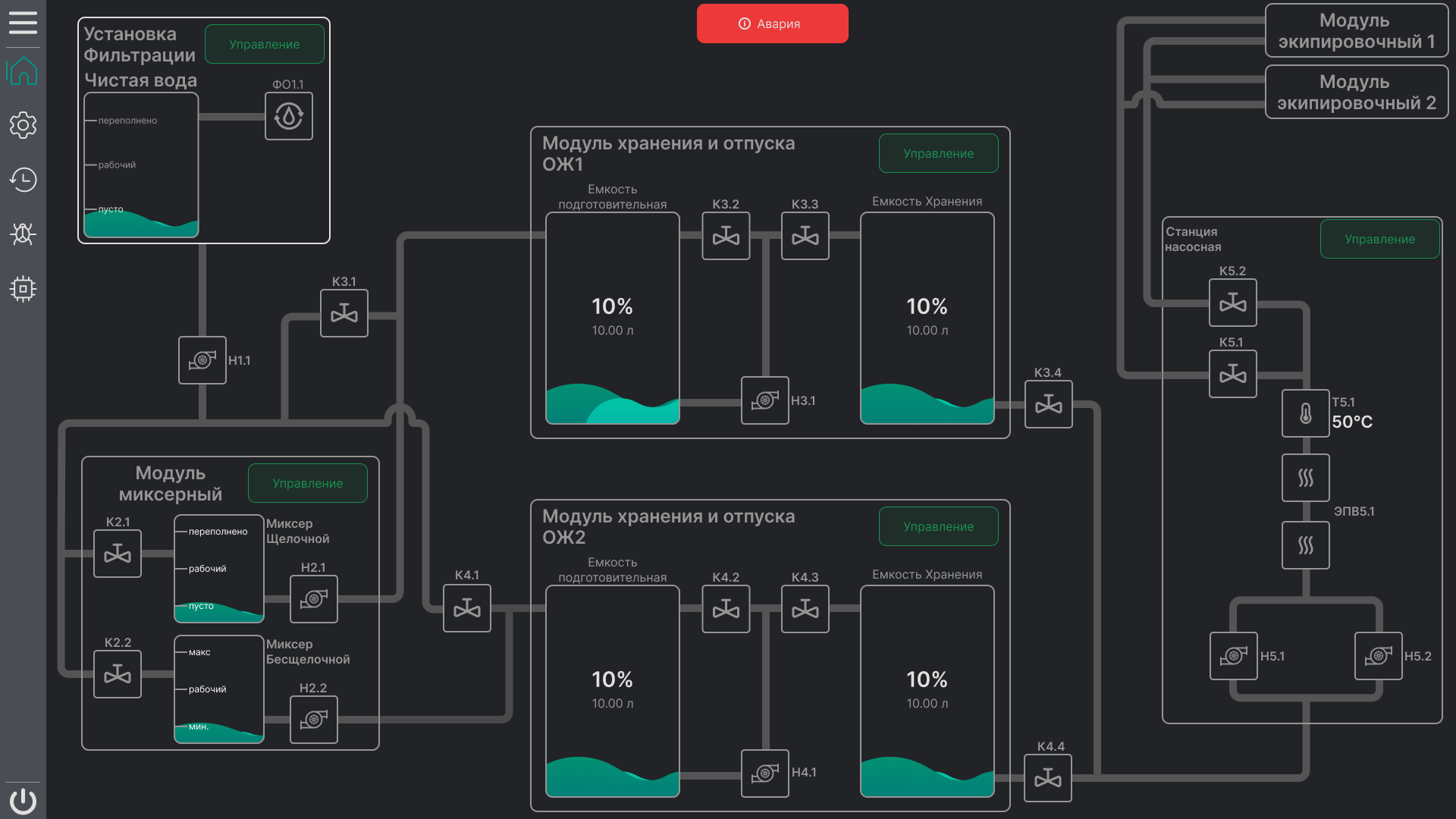

Вся сложная гидродинамика и аппаратная часть управляются через современный сенсорный HMI-интерфейс, разработанный нашими инженерами.

Мы вывели всю мнемосхему комплекса на один наглядный экран. Интерактивная панель отображает подготовительные емкости, резервуары хранения, состояние насосных станций и электромагнитных задвижек. Это дает оператору возможность:

• Отслеживать уровни заполнения баков и давление в магистралях в реальном времени.
• Управлять критическими параметрами смешивания через заданные рецептуры.
• Контролировать процесс отпуска жидкостей, моментально реагируя на любые нештатные ситуации благодаря встроенным аппаратным блокировкам.

Видеодемонстрация работы управляющего ПО

Для оценки скорости реакции автоматики, удобства навигации по экранам и логики переключения технологических режимов вы можете ознакомиться с видеозаписью работы интерфейса:

Компактность и масштабируемость

Разработанная архитектура ПО легко адаптируется под любые объемы резервуарного парка.

Благодаря балансу цены, надежности и богатого функционала автоматики, данный модульный комплекс стал настоящим хитом среди заказчиков с небольшим и средним парком маневровых тепловозов.
